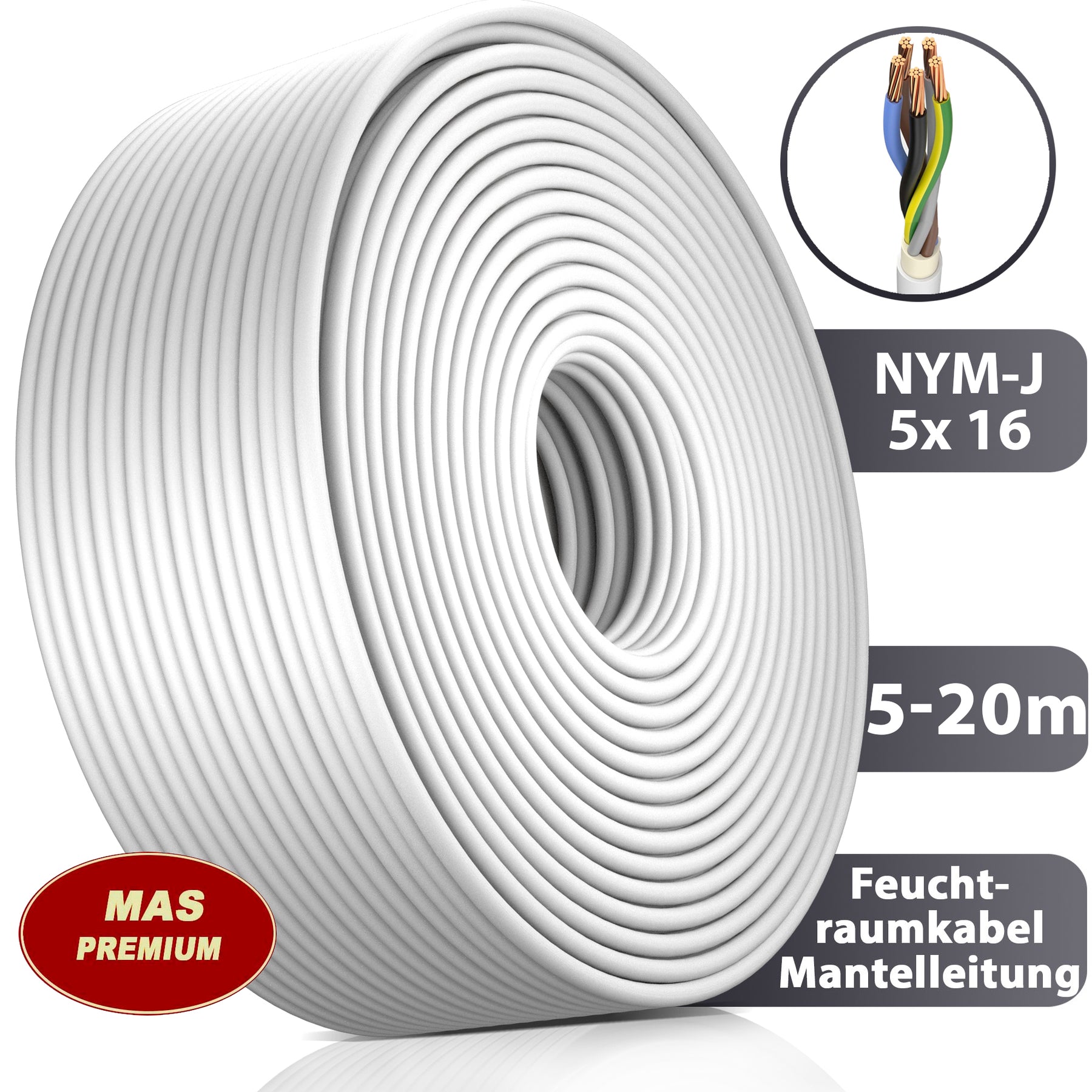

Von 5m bis 20m Feuchtraumkabel NYM-J 5x 16 mm² Mantelleitung Elektro Strom Kabel OFC
Verwendung: Zur Verlegung auf, über, im und unter Putz in trockenen, feuchten und nassen Räumen sowie im Mauerwerk und in Beton (ausgenommen Schüttel-, Rüttel- und Stampfbeton). Nach VDE 0250. Ausgenommen für direkte Einbettung in Schüttel-, Rüttel- oder Stampfbeton. Auch für die Verwendung im Freien geeignet, sofern vor direkter Sonneneinstrahlung geschützt - jedoch nicht in Erde. Max. Betriebstemperatur 70 °C.
Aderfarben: nach DIN VDE 0293
Technische Daten
- Kurzbeschreibung: PVC - Feuchtraumkabel Mantelleitung
- Type: NYM-J 5x 16
- Nennspannung: 300/500 V Prüfwechselspannung = 2000 V
- Laufender Meter: 5m, 10m, 15m oder 20m
- Leiter: Kupfer Mehrdrähtig, Klasse 2
- Mantelmaterial: Polyvinylchlorid (PVC)
- Aderisolation: Polyvinylchlorid (PVC)
- Artikelklasse: Energiekabel < 1 kV, für feste Verlegung
- Leiter-Nehnnquershnitt : 5x 16 mm²
- Brandverhaltensklasse nach EN 13501-6: Eca
- Aderdurchmesser: 4,6 mm
- Aderfarben: blau, braun, schwarz, weiß, grüngelb
- Flammwidrig: nach VDE 0482-332-1-2/IEC 60332-1-2
- Außendurchmesser: ca. 24,4 mm
- Schutzleiter: Ja
- Kleinster Biegeradius: ca. 98 mm
- max. Leiterwiderstand: 1,15 Ohm/km
- Arbeitstemperatur: -40°C bis 70°C, bei Verlegung -5°C bis 70°C
- Gewicht: ca. 1280 kg/km
Lieferumfang
- Feuchtraumkabel Mantelleitung NYM-J 5x 16 mm² ECA, Von 5m bis 20m Länge, Aderfarben: blau, braun, schwarz, weiß, grüngelb
Hochwertige NYM-J 5x16 mm² von 5 bis 20m Stromkabel für Ihr Zuhause
Das NYM-J 5x16 mm² Feuchtraumkabel ist ein wunderbares Stromkabel, das speziell für den Einsatz in feuchten Umgebungen entwickelt wurde. Es ist in Längen von 5 bis 20 Metern erhältlich und eignet sich perfekt für den Einsatz in feuchten Bereichen wie Badezimmern, Kellern oder im Freien.
Das NYM-J 5x16 mm² Feuchtraumkabel besteht aus fünf Kupferadern, die jeweils eine Querschnittsfläche von 16 mm² aufweisen. Diese Adern sind mit einer PVC-Isolierung umhüllt, die eine hohe Isolationsleistung gewährleistet. Das Kabel ist in einem PVC-Mantel umhüllt, der eine hohe Beständigkeit gegen Feuchtigkeit und Wasser bietet. Das Kabel ist gemäß VDE 0276-603 zugelassen und erfüllt somit die höchsten Standards in Bezug auf Sicherheit und Qualität.
Häufige Fragen zu NYM-J 5x16 mm² Feuchtraumkabel
Was bedeutet die Bezeichnung NYM-J 5x16 mm²?
NYM steht für eine genormte Mantelleitung mit PVC-Isolierung. Das J zeigt an, dass ein grün-gelber Schutzleiter enthalten ist. 5x16 mm² bedeutet, dass das Kabel fünf Adern mit jeweils 16 mm² Querschnitt hat. Diese Leitung wird für Stromkreise mit hohem Leistungsbedarf verwendet und ist für trockene, feuchte und nasse Räume zugelassen.
Wofür wird ein 5x16 mm² Kabel eingesetzt?
Das Kabel wird bei Installationen mit sehr hoher Strombelastung eingesetzt, etwa bei Hauptzuleitungen von Hausverteilungen, in größeren Gebäuden oder bei industriellen Anlagen. Es kann auch für den Anschluss von Wallboxen, Wärmepumpen oder Photovoltaikanlagen genutzt werden, wenn die Leistung dies erfordert.
Welche Stromstärke kann ein 16 mm² Kupferkabel übertragen?
Ein Kupferkabel mit 16 mm² Querschnitt kann, je nach Verlegeart und Umgebungstemperatur, Ströme bis etwa 76 Ampere sicher führen. Bei längeren Leitungswegen sollte der Spannungsabfall berücksichtigt werden, um eine sichere Stromversorgung zu gewährleisten.
Welche Absicherung ist für ein 16 mm² Kabel üblich?
In der Regel werden 16 mm² Kabel mit 63 Ampere abgesichert. Die genaue Absicherung hängt von der Leitungslänge und dem angeschlossenen Verbraucher ab. Sie sollte immer durch eine Elektrofachkraft berechnet werden.
Kann man das NYM-J 5x16 mm² Kabel im Außenbereich verwenden?
Ja, das Kabel kann im Freien verwendet werden, solange es vor direkter Sonneneinstrahlung und mechanischen Belastungen geschützt ist, beispielsweise in Rohren oder Kabelkanälen. Für die direkte Erdverlegung ist jedoch ein NYY-J Erdkabel die bessere Wahl.
Ist das Kabel für Feuchträume geeignet?
Ja, das NYM-J 5x16 mm² ist ausdrücklich für trockene, feuchte und nasse Räume zugelassen. Es wird daher häufig in Kellern, Garagen, Werkstätten oder Industriehallen eingesetzt.
Was ist der Unterschied zwischen NYM-J und NYY-J?
NYM-J ist für Installationen im Innenbereich und geschützten Außenbereich konzipiert, während NYY-J zusätzlich für direkte Erdverlegung geeignet ist. Beide Kabeltypen sind mit Schutzleiter ausgestattet.
Welche Normen und Sicherheitsstandards gelten?
Das Kabel ist VDE- und CE-geprüft und erfüllt alle relevanten Sicherheitsanforderungen für Starkstromleitungen. Es ist schwer entflammbar und für Nennspannungen bis 450/750 Volt zugelassen.
Wie lange hält ein NYM-J 5x16 mm² Feuchtraumkabel?
Bei fachgerechter Installation und unter normalen Umgebungsbedingungen beträgt die Lebensdauer eines hochwertigen NYM-Kabels mehrere Jahrzehnte.
Warum ist der Mantel grau?
Der graue PVC-Mantel dient der optischen Kennzeichnung für Innen- und Feuchtraumanwendungen. Er schützt die Leiter vor Feuchtigkeit, Staub und mechanischen Einflüssen.
