Erdkabel (NYY-J)

Was ist ein H07RN-F Kabel?

Ein H07RN-F Kabel ist eine besonders widerstandsfähige Gummileitung, die für anspruchsvolle Einsatzbedingungen entwickelt wurde. Das Kabel kommt überall dort zum Einsatz, wo es starken mechanischen Belastungen, Feuchtigkeit oder Witterung ausgesetzt ist. Der flexible Gummimantel schützt die Kupferadern zuverlässig und sorgt dafür, dass das Kabel auch bei häufigem Biegen oder niedrigen Temperaturen sicher genutzt werden kann.

Durch diese Eigenschaften eignet sich das H07RN-F Kabel sowohl für stationäre als auch für mobile Anwendungen im Innen- und Außenbereich. Es ergänzt klassische Stromkabel überall dort, wo zusätzliche Flexibilität und Widerstandsfähigkeit erforderlich sind.

Was bedeutet die Bezeichnung H07RN-F?

Die Kennzeichnung gibt Auskunft über Bauart und Eigenschaften des Kabels. Dabei steht das „H“ für harmonisierte Leitung. Die Kennzeichnung „07“ für die Spannungsfestigkeit bis 750 Volt und die beiden Buchstaben R und N für die Gummimischung der Aderisolation und des Mantels. „F“ definiert den Leiter als flexibel.

Im Vergleich zu festen Installationsleitungen wie Feuchtraumkabeln NYM-J oder Erdkabeln NYY-J ist das H07RN-F Kabel speziell für bewegliche Anwendungen ausgelegt.

Vorteile und Eigenschaften des H07RN-F Kabels

H07RN-F Kabel von Maskabel kombinieren hohe Belastbarkeit mit guter Flexibilität. Die spezielle Gummimischung des Mantels macht die Leitungen widerstandsfähig gegen äußere Einflüsse und sorgt für eine lange Lebensdauer, selbst dann, wenn die H07RN-F Kabel täglich beansprucht werden oder schwierigen Bedingungen ausgesetzt sind.

Typische Eigenschaften dieser Gummileitung sind:

• hohe mechanische Belastbarkeit
• beständig gegen Öl, Feuchtigkeit und Witterung
• UV-resistent und für den dauerhaften Außeneinsatz geeignet
• flexibel auch bei niedrigen Temperaturen
• geprüft nach geltenden europäischen Sicherheitsnormen

Für weniger stark beanspruchte Anwendungen kommen alternativ auch H05RN-F bzw. H05RNH2-F Kabel zum Einsatz.

Typische Anwendungsbereiche der Maskabel H07RN-F Leitungen

Die Maskabel H07RN-F Leitungen werden überall dort eingesetzt, wo herkömmliche Leitungen nicht ausreichen. Auf Baustellen dienen sie zur Stromversorgung von Maschinen, Werkzeugen und Baugeräten. In Industrie und Handwerk werden sie häufig für Aggregate, Generatoren oder bewegliche Anlagen genutzt.

Selbst in der Veranstaltungstechnik sind H07RN-F Gummileitungen weit verbreitet, da sie zuverlässig Strom für Licht-, Ton- und Bühnentechnik liefern. In diesem Umfeld werden sie häufig mit klassischen Stromkabeln kombiniert. Die Leitungen von Maskabel stecken auch häufiges Auf- und Abrollen problemlos weg.

Darüber hinaus finden sie Anwendung im Camping- und Outdoor-Bereich, wo robuste und wetterfeste Stromleitungen gefragt sind.

Klassische Einsatzgebiete

Baustellen zur Stromversorgung von Maschinen, Werkzeugen und Baugeräten
Industrie und Handwerk zur Versorgung von Aggregaten, Generatoren oder beweglichen Anlagen
Veranstaltungstechnik für Licht-, Ton- und Bühnentechnik
Camping- und Outdoor-Bereich zur Stromversorgung auf Campingplätzen, bei mobilen Stromanschlüssen oder für Wohnmobile

Kaufberatung: Worauf sollte man beim H07RN-F Kabel achten?

Beim Kauf einer H07RN-F Gummileitung spielen mehrere technische Faktoren eine Rolle. Diese entscheiden darüber, ob das Kabel für den geplanten Einsatz geeignet ist. Neben der Kabellänge sind vor allem Querschnitt, Aderanzahl und Normen entscheidend.

Der richtige Querschnitt

Der Leiterquerschnitt bestimmt, wie viel Strom ein H07RN-F Kabel dauerhaft und sicher übertragen kann. Je höher die Strombelastung und je länger die Leitung, desto größer sollte der Querschnitt sein. Für fest installierte Anwendungen werden häufig Aderleitungen H07 V-K oder Aderleitungen H05 V-K verwendet.

Anzahl und Aufbau der Adern

Neben dem Querschnitt ist die Aderanzahl entscheidend für den Einsatzzweck. Die Anzahl bestimmt, ob ein Schutzleiter vorhanden ist und ob das Kabel für Wechselstrom oder Drehstrom genutzt werden kann.

Einadrige H07RN-F Kabel bestehen aus einem einzelnen Leiter ohne Schutzleiter und werden häufig in großen Querschnitten für Hochstromanwendungen eingesetzt.
Zweiadrige Varianten besitzen ebenfalls keinen Schutzleiter und eignen sich für einfache Verbraucher.

Bei Maskabel sind außerdem folgende Ausführungen erhältlich:

3G Leitungen mit Schutzleiter für Baustellenwerkzeuge, Verlängerungen oder Schuko-Anschlüsse
4G und 5G Leitungen mit Schutzleiter für Drehstrom- und Kraftstromanwendungen

Kabellänge sinnvoll wählen

Auch die Kabellänge sollte bewusst gewählt werden. Zu kurze Leitungen schränken die Einsatzmöglichkeiten ein, zu lange Kabel können unnötige Spannungsverluste verursachen. Bei größeren Entfernungen empfiehlt es sich, entweder den Querschnitt zu erhöhen oder die Leitungslänge möglichst genau auf den Bedarf abzustimmen.

Sicherheit, Normen und Zertifizierungen

Für den Einsatz im Außenbereich, auf Baustellen oder in der Industrie ist geprüfte Qualität besonders wichtig. H07RN-F Kabel sollten mindestens folgenden Anforderungen entsprechen:

VDE 0282 für Gummischlauchleitungen
CE-Kennzeichnung als Nachweis der europäischen Konformität

Diese Normen stellen sicher, dass das Gummikabel elektrisch belastbar, mechanisch robust und für anspruchsvolle Umgebungen zugelassen ist.

H07RN-F Kabel bei maskabel.com

Bei maskabel.com finden Sie H07RN-F Kabel in zahlreichen Ausführungen für sehr unterschiedliche Anforderungen. Neben gängigen Querschnitten führen wir auch große Varianten für hohe Dauerlasten. Alle H07RN-F Gummischlauchleitungen bestehen aus flexiblen Kupferadern und einem widerstandsfähigen Gummimantel und eignen sich für den Einsatz im Innen- und Außenbereich.

Ergänzend finden Sie im Sortiment auch Erdkabel NYY-J, Feuchtraumkabel NYM-J sowie Aderleitungen für feste Installationen.

FAQ

Ist ein Erdkabel wie NYY-J eine Mantelleitung?

Ja, ein Erdkabel ist eine Mantelleitung. Eine Mantelleitung besteht aus mehreren isolierten Adern, die gemeinsam von einem äußeren Schutzmantel umgeben sind. Genau so ist ein NYY-J aufgebaut. Der Unterschied zu anderen Mantelleitungen liegt nicht im Aufbau, sondern in der Robustheit und Zulassung.

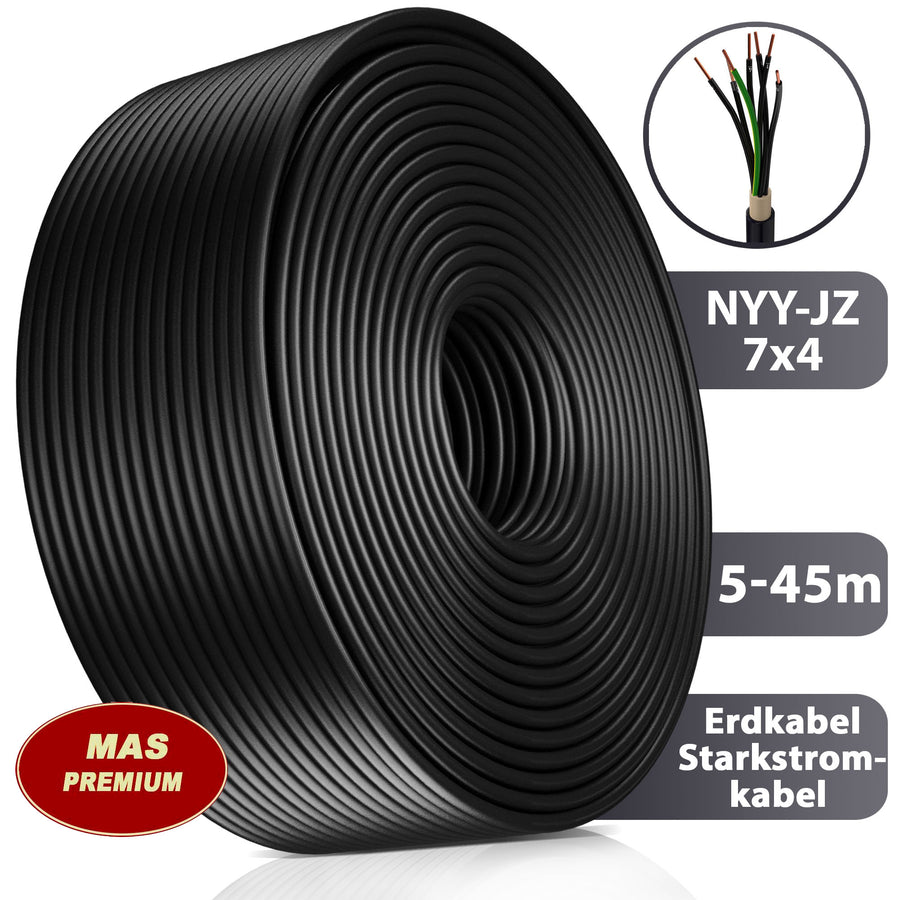

Was bedeutet NYY-J?

Ein NYY-J Kabel ist eine genormte PVC-Mantelleitung mit Schutzleiter, die für feste Installationen im Innen- und Außenbereich sowie für die direkte Erdverlegung geeignet ist. Durch den robusten Außenmantel ist das Kabel besonders widerstandsfähig gegen Feuchtigkeit, Druck und mechanische Einflüsse. Dadurch eignet es sich ideal für dauerhaft verlegte Stromleitungen, bei denen eine hohe Betriebssicherheit erforderlich ist.

Was ist der Unterschied zwischen NYY-J und NYM-J?

Der wichtigste Unterschied liegt im Aufbau und im zulässigen Einsatzbereich. NYY-J Kabel verfügen über einen besonders dicken und widerstandsfähigen PVC-Außenmantel, der sie für den Außenbereich und die direkte Erdverlegung geeignet macht. Sie sind unempfindlich gegenüber Feuchtigkeit, Druck und mechanischen Belastungen. NYM-J Kabel sind ebenfalls Mantelleitungen, besitzen jedoch einen dünneren Mantel und sind für feste Installationen im Gebäudeinneren oder in geschützten Bereichen vorgesehen. Sie dürfen nicht im Erdreich verlegt werden und sind nicht für dauerhafte Witterungseinflüsse ausgelegt.

Kann man NYY-J auch im Innenbereich nutzen?

Ja, NYY-J Kabel können problemlos auch im Innenbereich eingesetzt werden, beispielsweise als Hauptzuleitung, für feste Installationen oder in Technikräumen. Sie erfüllen alle notwendigen Anforderungen an eine sichere Elektroinstallation. Aufgrund des stärkeren Mantels sind sie allerdings steifer als NYM-J Kabel und lassen sich daher etwas schwerer verlegen. In vielen Fällen wird im Innenbereich dennoch NYM-J bevorzugt, da es handlicher ist.

Welche Sicherungen sind für NYY-J Kabel erforderlich?

Die notwendige Absicherung hängt vom Leitungsquerschnitt, der Kabellänge und der angeschlossenen elektrischen Last ab. In der Regel erfolgt die Absicherung über geeignete Leitungsschutzschalter, die das Kabel vor Überlast und Kurzschluss schützen. Zusätzlich ist in vielen Stromkreisen ein FI-Schutzschalter vorgeschrieben, um Personen vor gefährlichen Fehlerströmen zu schützen. Die genaue Auslegung der Sicherungen sollte stets nach den geltenden Normen erfolgen und im Zweifel von einer Elektrofachkraft festgelegt werden.
