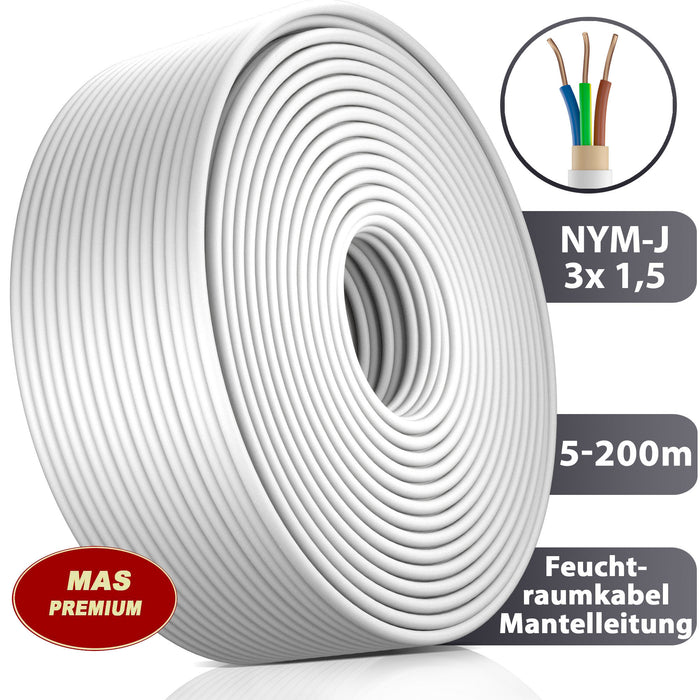

Leistungsfähiges NYM-J 3x1,5 mm² Feuchtraumkabel - 5 bis 200 m

Als Installationsleitung, zur Verlegung auf, in und unter Putz, in trockenen, feuchten und nassen Räumen, sowie im Mauerwerk und im Beton.
Auch verwendbar im Freien, sofern Schutz vor direkter Sonneneinstrahlung gewährleistet ist. Das Produkt ist konform zur 2006/95/EG-Richtlinie (Niederspannungsrichtlinie).

Die direkte Einbettung in Rüttel-, Schüttel- oder Stampfbeton ist nicht zulässig!

Unser Kabel überzeugt durch hohe Flexibilität ist durch die geformte Isolierung auch an schwierigen und engen Stellen einfach zu verlegen. 3 x 1,5 mm² Querschnitt in hervorragender OFC-Qualität (sauerstofffreies Kupfer – oxygen free copper) reichen für lange Wege.

Technische Daten

- Kurzbeschreibung: PVC - Mantelleitung
- Type: NYM-J 3 x 1,5
- Nennspannung: 300/500 V
- Laufender Meter: 5, 10, 15, 20, 25, 30, 35, 40, 50, 60, 70, 75, 80, 90, 100, 110, 120, 130, 140, 150, 160, 170, 180, 190 oder 200m
- Leiter: Kupfer eindrähtig, Klasse 1 nach VDE 0295
- Aufbau: 1 x 1,35 mm
- Aderisolation: PVC-Mischung Yll nach VDE 0207 Teil 4
- Aderdurchmesser: 2,50 mm
- Wanddicke Ader: 0,58 mm
- Aderfarben: grüngelb, blau, braun
- Mantelmischung: PVC-Mischung YM 1 nach VDE 0207 Teil 5
- Außendurchmesser: ca. 8,31 +/- 0,4 mm
- Wanddicke Mantel: 1,38 mm
- Mantelfarbe: grau RAL 7035
- max. Leiterwiderstand: 12,1 Ohm/km
- Arbeitstemperatur: -40°C bis 70°C, bei Verlegung -5°C bis 70°C

Lieferumfang

- Feuchtraumkabel Strom Kabel NYM-J 3 x 1,5 mm², Von 5 bis 200 m Länge, Aderfarben blau, braun, grüngelb

Häufige Fragen zu NYY-J 5×10 mm² Erdkabel

Was bedeutet die Bezeichnung NYY-J 5×10 mm²?

NYY steht für eine genormte PVC-Mantelleitung. Das J weist auf den integrierten Schutzleiter hin, 5×10 mm² bedeutet fünf Adern mit jeweils 10 Quadratmillimetern Leiterquerschnitt.

Wofür wird das 5×10 mm² Erdkabel verwendet?

Dieses Kabel dient der Stromversorgung leistungsstarker Verbraucher, etwa bei Hausanschlüssen, Unterverteilungen, Wallboxen, Wärmepumpen oder Maschinen im Außen- und Industriebereich.

Wie tief sollte ein NYY-J 5×10 mm² Kabel im Boden liegen?

Empfohlen ist eine Verlegetiefe von mindestens 60 Zentimetern. Ein Sandbett und eine Warnfolie über dem Kabel schützen zusätzlich vor Beschädigungen.

Welche Stromstärke kann ein 10 mm² Kupferkabel übertragen?

Je nach Verlegeart und Umgebungstemperatur kann das Kabel Ströme bis etwa 57 Ampere sicher führen. Bei langen Strecken sollte der Spannungsabfall berücksichtigt werden.

Welche Absicherung ist üblich?

Meist wird ein 10 mm² Kabel mit 35 bis 40 Ampere abgesichert. Die genaue Dimension richtet sich nach Leitungslänge und angeschlossenen Verbrauchern.

Ist das Kabel für den Innenbereich geeignet?

Ja, NYY-J 5×10 mm² kann auch in Gebäuden verlegt werden, beispielsweise in Kellern, Garagen oder Werkstätten. Es ist zugelassen für die Verlegung in Wänden, Kabelkanälen und Beton (außer Rüttel- und Stampfbeton).

Was unterscheidet NYY-J von NYY-O?

NYY-J besitzt einen Schutzleiter (grün-gelb), NYY-O nicht. Für die meisten Haus- und Industrieinstallationen ist NYY-J vorgeschrieben.

Kann das Kabel in feuchten oder nassen Böden liegen?

Ja, es ist feuchtigkeitsbeständig und für die dauerhafte Erdverlegung zugelassen, solange es nicht in stehendem Wasser liegt.

Welche Normen gelten für NYY-J 5×10 mm²?

Das Kabel ist VDE- und CE-geprüft und entspricht den geltenden Normen für Starkstromleitungen zur festen Verlegung im Erdreich, in Beton und Innenräumen.

Wie lange hält ein NYY-J 5×10 mm² Erdkabel?

Bei korrekter Verlegung beträgt die Lebensdauer oft mehr als 30 Jahre. Bodenzustand und Belastung beeinflussen die Haltbarkeit.

Eignet sich das Kabel für Wallboxen, PV-Anlagen oder Wärmepumpen?

Ja, der Querschnitt von 10 mm² bietet genug Leistungsreserve für stromintensive Anlagen. Die Planung und Absicherung sollten durch eine Elektrofachkraft erfolgen.

Warum ist der Mantel schwarz?

Der schwarze PVC-Mantel ist UV-beständig und schützt das Kabel vor Witterungseinflüssen. Damit ist es ideal für den Einsatz im Freien und im Erdreich.
